針對膠球清洗裝置技術改造我們做出以下分析?

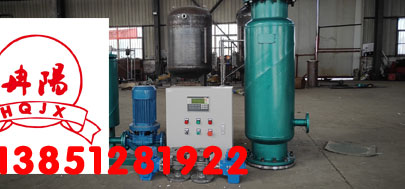

一、膠球清洗裝置的組成：
       1、內置式收球網：收球網是膠球清洗系統中的關鍵設備，它安裝在凝汽器循環水的回水管段上，它的作用是把膠球從冷卻水中有效分離出來。我公司設計的內置式收球網，它克服了柵板式收球網的漏球、跑球、切球等缺點，操作方便，收球率高，經濟效益好。
       材質：外殼Q235B,收球攔網為304.網板厚度：3mm。

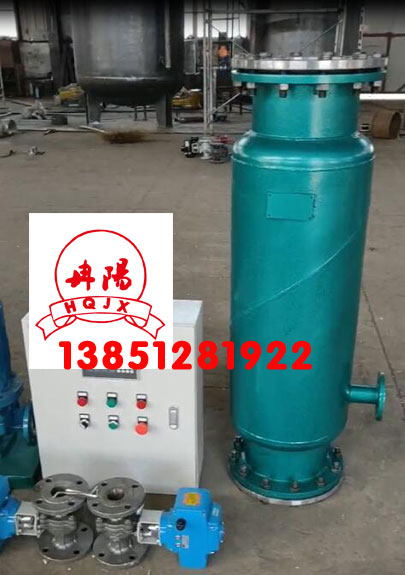

       2、電動裝球室：裝球室是膠球清洗裝置中用于裝球、點球、取球、存儲球，觀察膠球在管線里運行情況的裝置。它由外殼、漏斗、切換閥、放氣閥、放水閥、電動執行機構等部件組成，并配有觀察窗，便于觀察膠球的運行。材質：外殼Q235B, 裝球網為304.網板厚度：3mm。
       3、膠球輸送泵：它是膠球系統中使膠球進行不斷循環的動力設備，該水泵是一個專用無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和對膠球磨損力小等優點。
       材質：外殼鑄鐵,葉輪、泵軸為304。電機為YE3節能型
       4、電動分匯器：分電動匯器就是一個三通閥，通過導向板的切換可使膠球進入需要清洗的一側凝汽器中工作。一般一臺機組需兩臺分匯器，其進岀口通徑為DN100。材質為S304。
       5、PLC自動控制箱：
       PLC自動控制箱規格1700x700x350，控制箱本體材質為不銹鋼。PLC自動控制預留DCS接口，供遠程控制使用。 PLC采用西門子S7及擴展產品，調試結束供方提供PLC編程軟件，便于需方今后的維護調整。
三、PLC自動膠球清洗裝置控制方式：
       PLC首先指令關閉裝球室閥門，關到后PLC指令打開左側電動投球閥(1)電動收球閥(2)，開到后將信號傳送給PLC，PLC指令啟動膠球輸送泵。30秒后PLC指令打開裝球室切換閥，膠球清洗裝置進入正常運行狀態。PLC可設置清洗時間，清洗時間由使用廠家根據運行實際情況設定（30--50分鐘），當自動清洗時間完成后，PLC指令關閉裝球室的電動閥門，30秒后關閉電動收球閥(2)，60秒后關閉電動收球閥(1)，30秒后切換電動分匯器方向，PLC進入右側清洗狀態：PLC指令打開電動球閥(3)，30秒后打開電動球閥(4)，30秒后再打開裝球室電動閥門，自動清洗時間完成后， PLC指令關閉裝球室電動閥門，30秒后指令關閉球閥(4)，60秒后指令關閉球閥(3)，10秒后指令停止膠球泵運行。本次運行為單元化清洗。
四、膠球清洗裝置改造事項：
       1、在凝汽器膠球清洗裝置安裝前要對凝汽器冷卻水管進行一次徹底清洗。
       2、膠球清洗裝置投運時確保凝汽器系統循環水清洗壓力，根據貴公司實際情況提升清洗壓力。
       3、供方提供設備安裝圖紙、電氣控制圖紙，附在技術協議后。安裝調試結束后提供竣工圖4套。
       4、供方安裝調試結束后，對需方提供必要的培訓。
       5、供方提供設備，安裝由需方完成。供方負責指導安裝及現場調試。
五、膠球清洗裝置性能保證與售后服務
       1、投球飽和狀態下，收球率≥95%。
       2、設備在正常投運后，供方免費提供一年質保。
五、全自動膠球清洗裝置供貨范圍
序號 名   稱 規格型號 單 位 數 量 備  注
序號 膠球清洗裝置 DN900 套 1 生產廠家
1 內置式收球網 SV-900 臺 2 宏琦電力制造
2 電動裝球室  ZQS-300 臺 1 宏琦電力制造
3 膠球輸送泵 JQ125-22 臺 1 連云港京源泵業
4 電動球閥 DN100 臺 4 楊州超能
5 手動球閥 DN100 臺 4 河北遠大
6 膠球 ≤Φ20 個 2000 宏琦電力
7 PLC程控柜 LSHK-I 臺 1 宏琦電力制造
8 反向法蘭及緊固附件 配套 套 1 宏琦電力制造
